مشخصات
- محدوده فشار: تا 15000 psi
- محدوده دما: تا 150 درجه سانتیگراد
- خطوط انتقال: 1/8 و 1/4 اینچ
- جنس: استیل 316
مشخصات فنی
| Packing |
Seat |
Pressure and temperature ratings |
| PTFE |
Integral |
15000 psi at –40 to 300 °F (1034 bar at –40 to 149 °C) or 4500 psi at 400 °F (310 bar at 204 °C) |
| Graphite |
Integral |
10000 psi at –40 to 300 °F (690 bar at –40 to 149 °C) or 1700 psi at 750 °F (117 bar at 399 °C) |
مرتب سازی
| Model |
Product description |
|
| 11-15 |
In-Line Manifold Valve |
|
× |
| Design class |
|
|
| E |
Enhanced |
|
× |
| Manifold Valve style |
|
|
| T9 |
90 ° Valve Position Female Threaded |
× |
| T1 |
180 ° Valve Position Female Threaded |
|
| Manifold Valve type |
|
|
| 1 |
Block-and-Bleed |
|
|
| 2 |
Two-valve |
|
× |
| Material |
Body |
Bonnet |
Stem |
Tip |
|
| S1 |
316L SST |
316L SST |
316L SST |
316L SST |
× |
| S2 |
316L SST |
316L SST |
316L SST |
UNS 17400 |
|
| Process connection |
|
|
| A |
⅛–18 Female NPT process connection |
|
|
| B |
¼–18 Female NPT process connection |
|
× |
| Packing material |
|
|
| 1 |
PTFE |
|
|
× |
| 2 |
Graphite-based |
|
|
|
| Valve seat |
|
|
| 1 |
Integral |
|
|
× |
| |
|
|
|
|
پیشنهادات امضا شده (×) رایج ترین گزینه ها را نشان می دهد و باید برای بهترین تحویل انتخاب شوند. پیشنهادات بدون ستاره مشمول زمان تحویل اضافی هستند. نمونه سفارش:
11-15 E T9 2 S1 B 1 1 (مدل 11-15 سوپاپ، دو سوپاپ با سبک 90 درجه، مواد SS316L و بسته بندی PTFE)
فناوری
به طور انحصاری در شیر منیفولد BBS 11-15 In-Line مشخص شده است
- طراحی دو تکه ساقه سوپاپ عملیات چرخش دسته را آسان تر می کند
- صندلی پشتی ایمنی نوک سوزن ایمنی اپراتور را در طول رویدادهای انفجار فرآیند تضمین می کند
قابلیت اطمینان افزایش یافته
- رزوه های ساقه ایزوله شده از فرآیند، عمر کلی شیر را افزایش می دهند
عملیات ساده شده
- الف. دستگیره های قابل جابجایی - امکان ایجاد یک راه سریع برای افزایش امنیت و کاهش دستکاری.
- ب. مهره بسته بندی - امکان تنظیم صاف بسته بندی ساقه را فراهم می کند.
- ج. مهره برای سفت شدن ساقه.
- د. طراحی ساقه دو تکه با نوک غیر چرخشی - عملکرد ارگونومیک صاف را فراهم می کند، مسیرهای نشت بالقوه را کاهش می دهد، و سایش کلی را کاهش می دهد و عمر شیر را افزایش می دهد.
افزایش ایمنی اپراتور
- چ. صندلی پشتی ایمنی - محافظت کامل در برابر انفجار را فراهم می کند.
قابلیت اطمینان افزایش یافته
- ح. رزوه های ساقه ای جدا شده از سیال فرآیند - عمر تجهیزات و ایمنی اپراتور را افزایش می دهد.
- خ. بسته بندی مدولار - در زیر رزوه های ساقه قرار دارد تا نخ را از سیال فرآیند جدا کند و از خوردگی جلوگیری کند.
- ذ. رزوه های کلاه جدا شده از سیال فرآیند - مقاومت در برابر خوردگی و عمر تجهیزات را با مهر و موم فلز به فلز و کلاه به بدنه بهبود می بخشد.
- ر. ساقه نوک سوزن یک تکه - از یکپارچگی مهر و موم در محدوده وسیعی از فشارها و دماها اطمینان حاصل کنید.
توجه داشته باشید
برای اطلاعات بیشتر در مورد فشار شیر قفل، به پیکربندی شیر قفل فشار BBS مراجعه کنید.

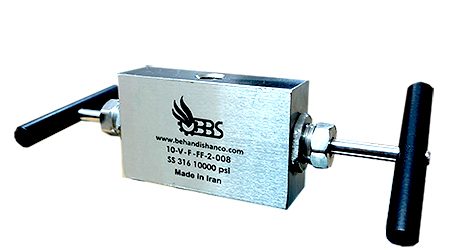

شیر منیفولد درون خطی BBS هنگامی که به فرستنده های فشار مونتاژ می شود، محلول تک نقطه ای نشتی بررسی شده و تست شده با فشار را ارائه می دهد. طراحی درون خطی و جمع و جور با یک بلوک سبک وزن و تنظیمات دو سوپاپ در دسترس است. مشخصات و انتخاب مواد، گزینه ها یا اجزای محصول باید توسط خریدار تجهیزات انجام شود.
